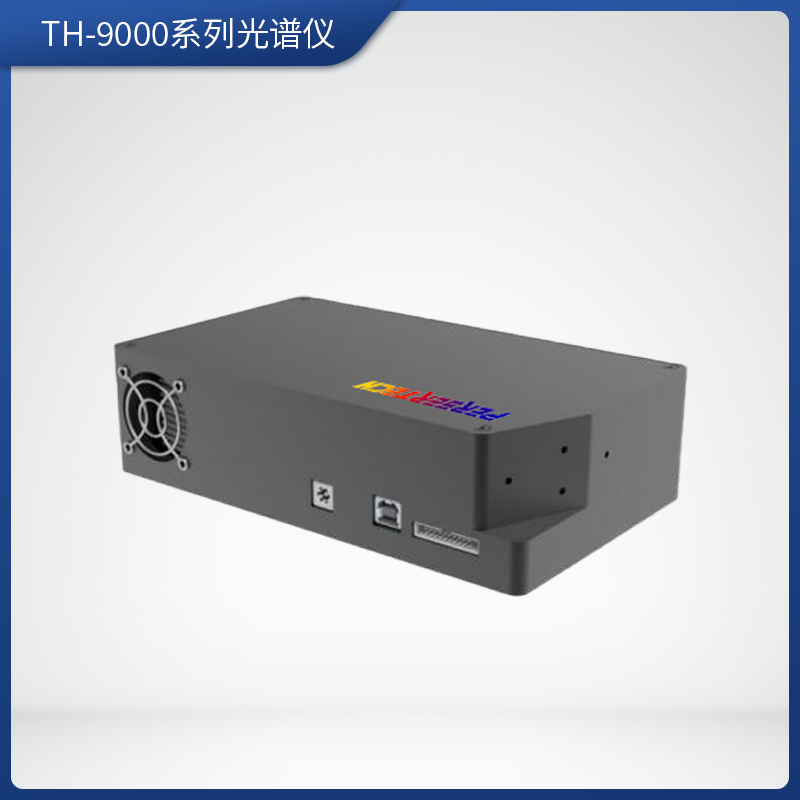

TH-9000系列光谱仪

TH-9000系列光谱仪是一款热电内制冷技术的光谱仪，最低制冷温度可达-20°C以下，采用高速InGaAs CCD探测器，能够覆盖900-2500nm整个近红外光谱，是一款广泛应用于光谱采集、反射信息采集、透反射、光谱吸收、原子发射谱、辐照度测量、吸光度测量、颜色测量的微型近红外光纤光谱仪。您可以选择各类光学采样附件，打造各种光谱测量系统。

产品详情

【产品介绍】

TH-9000系列光谱仪采用深度优化的交叉非对称C-T光路结构，分辨率高，内镀特殊光学消光涂层，拥有极低的杂散光水平。外观紧凑小巧，即插即用，操作方便。16bits-A/D采样，光谱仪在900-2500nm 全波段中均有良好的响应性能。系列光谱仪可通过自由空间光和光纤的方式与光源、采样附件连接。您可以配置不同的狭缝，光栅等元器件，定制不同波长范围和光学分辨率。

【产品特点】

•集成电子快门，可自动遮光，解决了通光状态下无法采集暗光谱背景的问题（选配）

•瞬态1ms以下采集。

•标配SMA905连接器，可定制自由空间方案。

•狭缝可更换，可选择的波长范围和分辨率

•长波通吸收滤光片，更低的衍射干扰（选配）

•模块化设计，方便与其采样附件相连接和OEM使用

【应用领域】

•透射/反射/吸收测量光谱仪需要有较强的通用性，本设备可搭载其他配件组成系统

•农作物的水分、蛋白质、脂肪、纤维检测

•在线组分分析通过分析透射/反射/吸收的波形，可以结合在线自动化进行在线分析

•各种物质的分选和筛选

【技术参数】

TH-9000技术规格参数
光谱性能	波长范围	900-1700nm	900-2100	900-2500nm
	光学系统	深度优化的交叉非对称C-T光路结构
	光纤接口	SMA905
	狭缝	10、25、50、100μm可选（默认50μm)
	光谱分辨率	3nm-5nm依狭缝而定 3.6nm@25um狭缝 4.5nm@50um狭缝	5nm-6.4nm依狭缝而定	6.2nm-9nm依狭缝而定
	消高级衍射	消高级衍射长波通滤光片(选配）
	噪声	4.5(RMS)≤	6(RMS)≤	10(RMS)≤
	光栅	高近红外衍射效率、低杂散光
探测器	探测器型号	滨松InGaAs CCD线阵（不同传感器指标不同）
	制冷	一级制冷＜-15°C	二级制冷＜-20°C	二级制冷＜-20°C
	像素	512x 1（可选256像素）
	像素尺寸	25μm x 500μm	25μm x 250μm	25μm x 250μm
	动态范围	14000 ：1
	探测灵敏度	160 nV/e-
电子平台	A/D转换分辨率	16 bits
	电源	5V DC
	通讯接口	USB2.0（高速）、20Pin扩展功能口、支持RS232等
	光源频闪功能	支持脉冲氙灯同步触发采集光谱
	积分时间	1ms - 65s（其他范围可咨询）
	供电	独立5V供电
	触发方式	支持外部触发和软件触发
	电子快门	电子快门，可在通光下采集暗背景（选配）

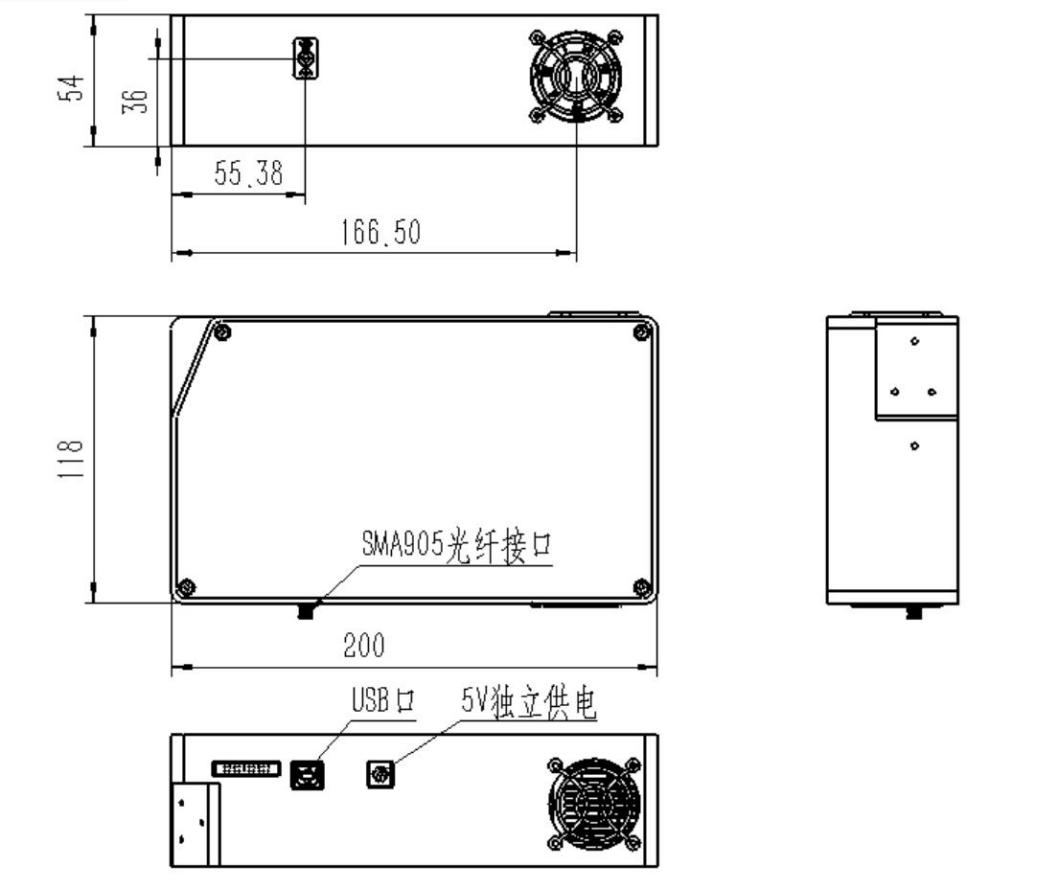

其他	尺寸	200mm x 118mm x 54mm
	壳体固定孔	底部4个M3螺纹孔

类别	型号	光谱范围*	光谱带宽	像素	订购编号
1	TH-9000-17	900-1700nm	800nm	512	TH-9000-17-512
2	TH-9000-17	900-1700nm	800nm	256	TH-9000-17-256
3	TH-9000-21	900-2100nm	1200nm	512	TH-9000-21-512
4	TH-9000-21	900-2100nm	1200nm	256	TH-9000-21-512
5	TH-9000-25	900-2500nm	1600nm	512	TH-9000-25-512
6	TH-9000-25	900-2500nm	1600nm	256	TH-9000-25-256
*典型值，可能存在小的偏差。采用深度优化的交叉非对称C-T光路，分辨率领先于市场上绝大部分产品的。
*光谱范围，其他光谱范围可沟通获取。
