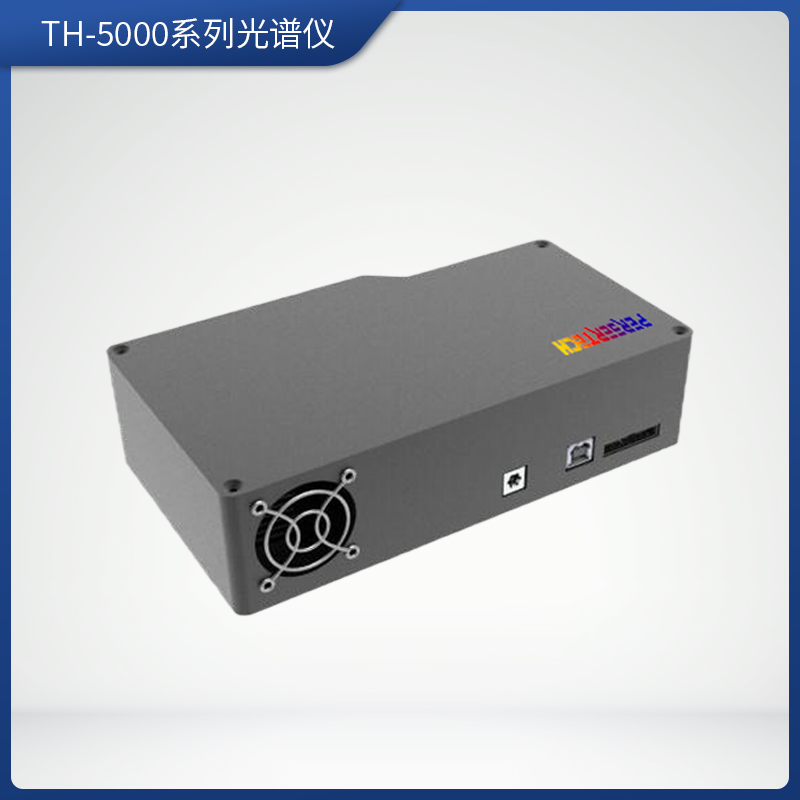

TH-5000系列光谱仪

TH-5000系列光谱仪是一款制冷型CCD光谱仪，最低制冷温度可达-10°C，采用高速背照式 CCD探测器，能够覆盖200-1100nm整个近红外光谱，是一款广泛应用于光谱采集、反射信息采集、透反射、光谱吸收、原子发射谱、辐照度测量、吸光度测量、颜色测量的微型近红外光纤光谱仪。您可以选择各类光学采样附件，打造各种光谱测量系统。

产品详情

【产品介绍】

TH-5000光谱仪采用深度优化的交叉非对称C-T光路结构，分辨率高，拥有极低的杂散光水平。外观紧凑小巧，即插即用，操作方便。系列光谱仪可通过自由空间光和光纤的方式与光源、采样附件连接。您可以配置不同的狭缝，光栅等元器件，定制不同波长范围和光学分辨率。

支持二次开发和系统集成，提供SDK文档和demo文件。

【产品特点】

•一款高灵敏度、制冷型背照型 CCD 阵列光谱仪，为荧光和拉曼等弱光应用提供出色的量子效率。

•集成电子快门，可自动遮光，解决了通光状态下无法采集暗光谱背景的问题（选配）

•适用于低浓度测量，平均模式可显著提高光谱仪的信噪比。

•标配SMA905连接器，可定制自由空间方案。

•狭缝可更换，可选择的波长范围和分辨率

•标配长波通吸收滤光片，更低的衍射干扰

•模块化设计，方便与其采样附件相连接和OEM使用

•长积分时间：最长积分时间大＞10分钟。

【应用领域】

•透射/反射/吸收测量

•光谱仪需要有较强的通用性，本设备可搭载其他配件组成系统荧光、生物医药等在线组分分析

•通过分析透射/反射/吸收的波形，可以结合在线自动化进行在线分析

•各种物质的分选和筛选

【技术参数】

TH-5000技术规格参数
光谱性能	波长范围	200-1100nm ；200-430nm；200-730nm等范围可选
	光学系统	深度优化的交叉非对称C-T光路结构
	光纤接口	SMA905
	狭缝	5、10、25、50、100μm可选（默认50μm)
	光谱分辨率	0.2nm-2.2nm，FWHM 依狭缝和光谱范围而定
	消高级衍射	消高级衍射长波通滤光片
	信噪比	600:1
	暗噪声	6.5counts RMS@1s
	光栅	高衍射效率、低杂散光
探测器	探测器型号	滨松制冷型背照式CCD
	制冷	＜-10°C@室温25°下
	像素	2048x 64
	像素尺寸	14μm x 14μm
	动态范围	50000 ：1
	探测灵敏度	6.5 uV/e-
电子平台	A/D转换分辨率	16 bits
	电源	5V DC
	通讯接口	USB2.0（高速）、20Pin扩展功能口、支持RS232
	光源频闪功能	支持脉冲氙灯同步触发采集光谱
	积分时间	10ms - 10min
	供电	独立5V供电
	触发方式	支持外部触发和软件触发
	电子快门	电子快门，可在通光下采集暗背景（选配）
其他	尺寸	195mm x 110mm x 50mm
	重量	1.28Kg
	壳体固定孔	底部4个M3螺纹孔

类别	型号	光谱范围*	光谱带宽	像素	订购编号
1	TH-5000	200-1100nm	900nm	2048*64	TH-5000-G3
2	TH-5000	200-730nm	530nm	2048*64	TH-5000-G5
3	TH-5000	200-430nm	230nm	2048*64	TH-5000-G12
*典型值，可能存在小的偏差。采用深度优化的交叉非对称C-T光路，分辨率领先于市场上绝大部分产品的。
*光谱范围，其他光谱范围可沟通获取。
