TH-2000系列光纤光谱仪

TH-2000系列光谱仪，光谱范围覆盖200-1100nm，是一款广泛应用于透射、反射、光谱吸收、原子发射谱、辐照度测量、吸光度测量、颜色测量的微型光纤光谱仪。您可以选择各类光学采样附件，打造各种光谱测量系统。

产品详情


【产品简介】

TH-2000系列光谱仪采用深度优化的交叉非对称C-T光路结构，分辨率高，内镀特殊光学消光涂层，拥有极低的杂散光水平0.1%。外观紧凑小巧，即插即用，操作方便。检测器采用滨松COMS探测器，16bits-A/D采样，光谱仪在200-1100nm 全波段中均有良好的响应性能。系列光谱仪可通过自由空间光和光纤的方式与光源、采样附件连接。您可以配置不同的狭缝，光栅等元器件，定制不同波长范围和光学分辨率。

【产品特点】

● 高分辨率≤0.3nm、宽波长200-1100nm

● 狭缝可更换，可选择的波长范围和分辨率

● 主流的Type-C通讯接口

● 特殊光学消光涂层，极低的杂散光水平0.1%

● 模块化设计，方便与其采样附件相连接和OEM使用

● 支持二次开发和系统集成，提供SDK文档和demo文件。

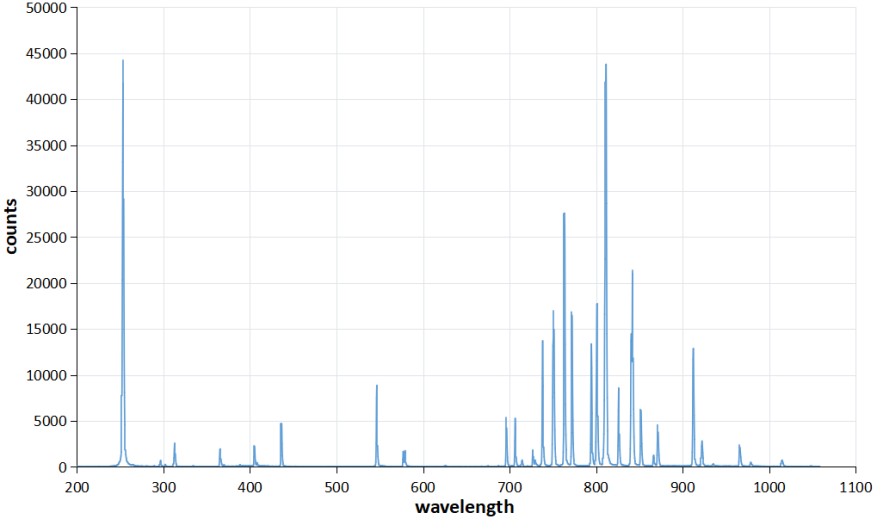

【汞氩灯测试效果图】

测试条件：抗紫外光纤200㎛；狭缝50㎛；

测试结果：分辨率FWHM 1.8nm@546.0nm

【技术参数】

TH-2000技术规格参数
光谱性能	波长范围	180-1100nm 可选（取决于光栅） 180-420nm G1800Lines; 180-520nm G1200Lines ; 300-1000nm G600Lines; 300-1100nm G500Lines;
	光学系统	深度优化的交叉非对称C-T光路结构
	光纤接口	SMA905
	狭缝	5、10、25、50、100μm可选（默认50μm）
	光谱分辨率	0.25nm-2nm，FWHM 依配置而定
	消高级衍射	消高级衍射滤光片（按需选择），用以消除光谱中的鬼线
	杂散光	＜0.1%@600nm（采用特殊光学消光涂层和光陷阱设计）

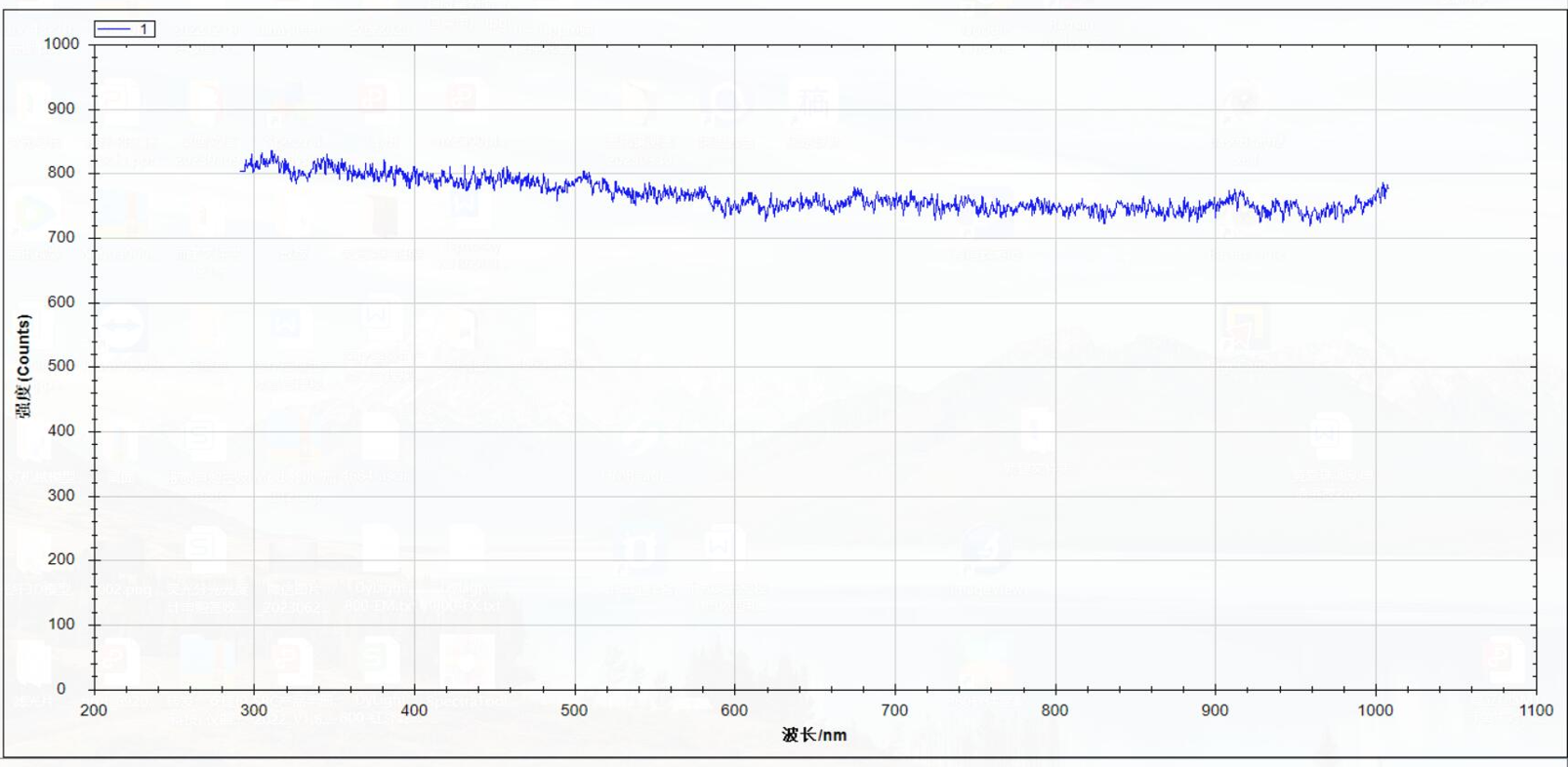

	信噪比	600:1
	暗噪声	7(RMS)
	暗背景	≤1500
	光栅	高衍射效率、低杂散光
探测器	探测器型号	滨松S11639 2048线阵 CMOS
	像素	2048 x 1
	像素尺寸	14μm x 200μm
	动态范围	10000 ：1
	探测灵敏度	1300 V / (lx.s)
电子平台	A/D转换分辨率	16 bits
	电源	5V DC
	通讯接口	USB2.0（高速）、20Pin扩展功能口、支持RS232
	光源频闪功能	支持脉冲氙灯同步触发采集光谱
	积分时间	1ms - 65s

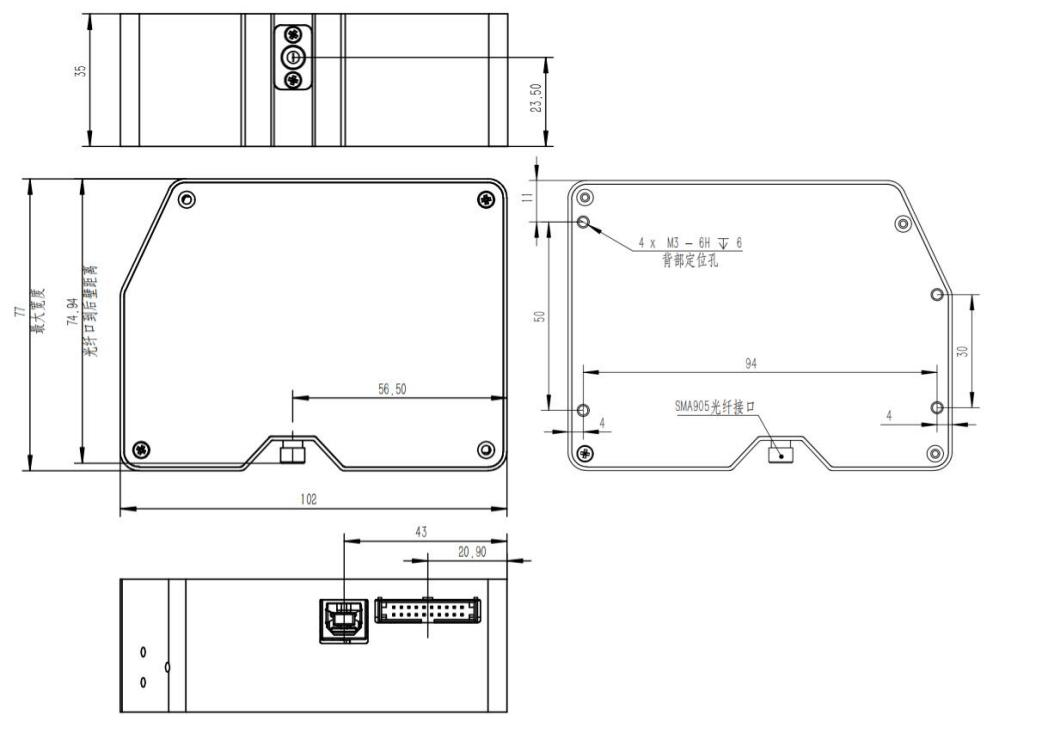

其他	尺寸	102mm x 77mm x 35mm
其他	壳体固定孔	底部4个M3螺纹孔

类别	型号	光栅	光谱范围*	光谱带宽	狭缝	光谱分辨率
紫外	TH-2000-UV	1800g/mm	180-420nm	240nm	25μm	0.43nm
紫外	TH-2000-UV	1800g/mm	180-420nm	240nm	50μm	0.55nm
紫外可见近红外	TH-2000-UV-VIS	600g/mm	300-1000nm	700nm	25um	1.3nm
	TH-2000-UV-VIS	600g/mm	300-1000nm	700nm	50um	1.7nm
	TH-2000-VIS-NIR	500g/mm	300-1100nm	800nm	50um	1.8nm
*典型值，可能存在小的偏差。采用深度优化的交叉非对称C-T光路，分辨率领先于市场上绝大部分产品的。
*光谱范围，其他光谱范围可沟通获取。
